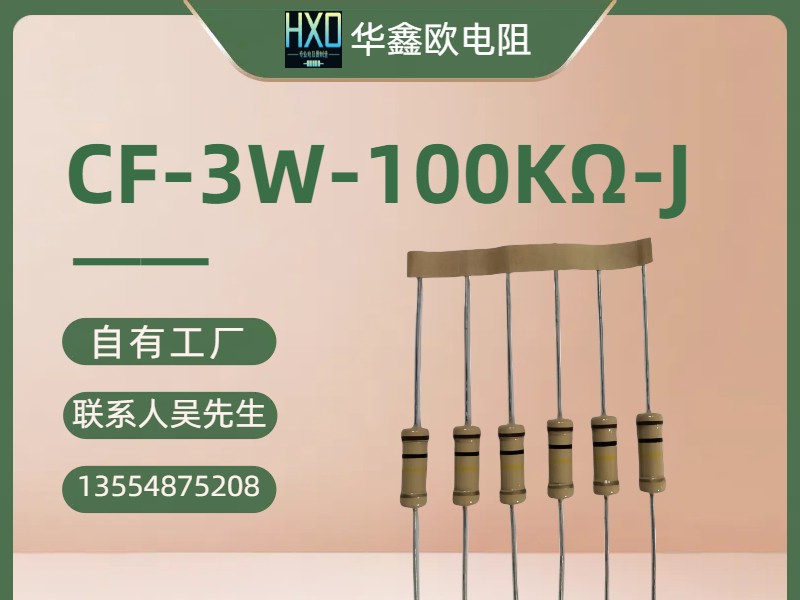

■CARBON FILM FIXED RESISTOR 碳膜固定电阻
|
|
■稳定度等级
|
5%(J).10%(K)
|
|
■ 产品阻值范围宽，精度高
|
0.1欧---22M欧
|
|
■ 包装、
|
可供散装.编带.(26MM.52MM).成型剪脚
|
|
|
|
★ 适用标准：
▲ GB/T5729(IEC115-1)电子设备用固定电阻器，一部分：总规范.日本JIS标准
▲ Q/RU270-2003(企业标准) 碳膜电阻器详细规范 评定水平E
|
|
|
|
|
结构:1.瓷心.
2.碳素皮膜
3.端帽
4.高绝缘与耐溶剂之环氧树脂
5.焊锡良好的导线.
★ 外形尺寸：
|
|
型号
|
阻体尺寸
(max)
|
引线尺寸
|
|
D
|
L
|
l
|
d±0.05
|
|
1/8W(1/6W)1/4WS
|
1.5±0.5
|
3.2±0.5
|
26±2
|
0.40
|
|
1/4W 1/2WS
|
2.3±0.5
|
6.5±0.5
|
28±2
|
0.40
|
|
1/2W 1WS
|
3.2±0.5
|
9.0±0.5
|
26±2
|
0.50
|
|
1W 2WS
|
4.5±1.0
|
11.5±1.0
|
28±3
|
0.60
|
|
2W 3WS
|
5.0±1.0
|
15.5±1.0
|
28±3
|
0.65
|
|
3W 5WS
|
6.0±1.0
|
17.5±1.0
|
38±3
|
0.70
|
|
5W 7WS
|
7.0±1.0
|
24.5±1.0
|
38±3
|
0.75
|
★ 主要技术指标：CARBON FILM FIXED RESISTOR 碳膜固定电阻
|
|
型号
|
额定功耗
(W)
|
阻值范围
(Ω)
|
阻值允许偏差
±(%)
|
电阻温度系数
±(×10-6/℃)
|
元件极限电压
(V)
|
绝缘电压
(直流或交流峰值)
(V)
|
|
1/8W
|
0.16
|
0.1—22M
|
2(G)、5(J)
10(K)
|
350
|
250
|
500
|
|
1/4W
|
0.25
|
0.1—22M
|
2(G)、5(J)
10(K)
|
350
|
300
|
500
|
|
|
1/2W
|
0.5
|
0.1—22M
|
2(G)、5(J)
10(K)
|
350
|
500
|
500
|
|
1W
|
1.0
|
0.1—22M
|
2(G)、5(J)
10(K)
|
350
|
600
|
500
|
|
2W
|
2.0
|
0.1—22M
|
2(G)、5(J)
10(K)
|
350
|
750
|
500
|
|
3W
|
3.0
|
0.1—22M
|
2(G)、5(J)
10(K)
|
350
|
800
|
500
|
★ 主要检验项目、检验方法及性能要求
|
|
检验项目
|
性能要求
|
检验方法
|
|
电阻温度系数
|
±250×10-6/℃
|
-55℃~+155℃
|
|
室温耐久性
|
±（2%R+0.1Ω）
|
VR(或Umax）1000h
|
|
耐电压
|
无击穿或飞弧
|
V型块法，施加交流电压其峰值为绝缘电压值的
1.42倍 ，t=1min
|
|
可焊性
|
焊料的自由流动并与引线润湿为可焊性良好
|
槽温：235±5℃ 浸入时间：2±5s
|
|
过载
|
±（2%R+0.05Ω）
|
施加2.5VR(或Umax) 持续时间：5S
|
|
引出端强度
|
±（0.5%R+0.05Ω）
|
拉力：<0.5W:10N；1W-3W:22.2N
弯曲：2次
扭转：180° 2次
|
|
耐焊接热
|
±（2%R+0.05Ω）
|
槽温：350±10℃ 浸入时间：3.5±5S
|
|
温度快速变化
|
±（2%R+0.05Ω）
|
-55℃/+125℃ 5次循环
|
|
振动
|
±（0.5%R+0.05Ω）
|
频率：10Hz~500Hz 振幅：0.75mm或98m/s2(取较小者)
总持续时间：6h
|
|
气候顺序
|
±（2%R+0.1Ω）
|
干热 循环湿热(一个循环) 寒冷
低气压 循环湿热(其余循环) 直流负荷
|
|
稳态湿热
|
±（2%R+0.1Ω）
|
V=0.1√PR T=40±2℃ 相对湿度(90~95)% 时间：56天
|
|
上限类别温度耐久性
|
±（2%R+0.1Ω）
|
V=0 T=155℃ 时间：1000h
|
|
放电试验
|
±20%
|
<0.5W:1mΩ~68mΩ,1W-3W:100KΩ~68mΩ 按UL1676第6.3条..施加U=10KV、电容Cd=0.001μf，脉冲周期T=5秒，共50次
|
|
